doitBau - Hammerkopfschraube M10 x 25 mm – für PV-Montageschienen mit 23 mm Kanal
10,19 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "doitBau - Hammerkopfschraube M10 x 25 mm – für PV-Montageschienen mit 23 mm Kanal"

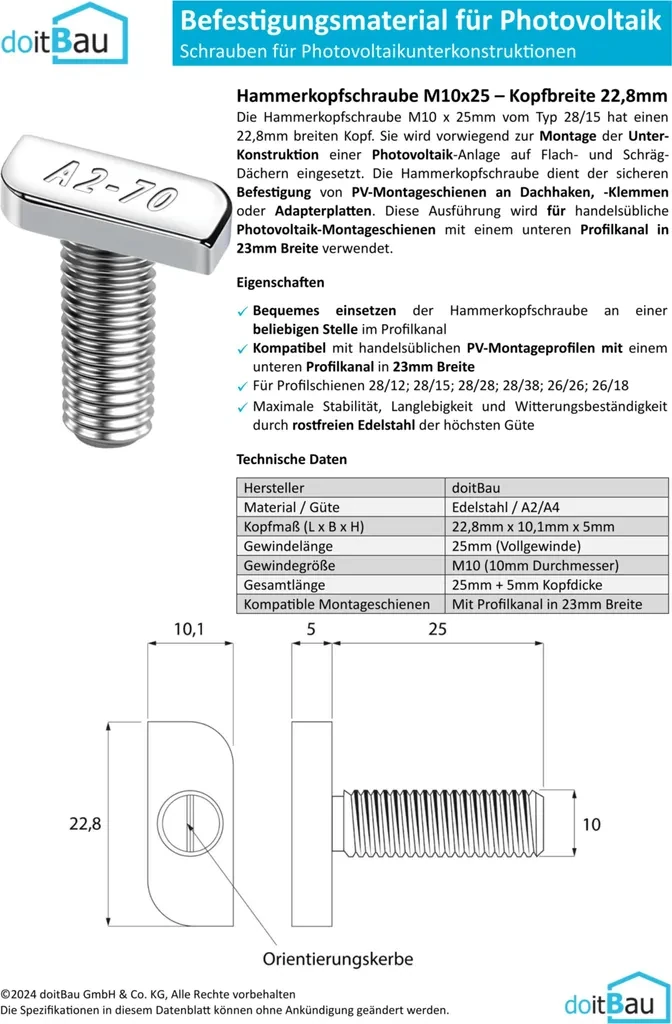

Die robuste Hammerkopfschraube M10 x 25 mm vom Typ 28/15 mit einem Kopfmaß von 22,8 mm ist die perfekte Befestigungslösung für Solarmontageschienen mit einem unteren Profilkanal von 23 mm. Sie ermöglicht eine sichere und flexible Verbindung auf Flach- und Schrägdächern – z. B. zur Montage von Dachhaken, Klemmen, Adapterplatten oder Längsverbindern.
Eigenschaften:
Für PV-Profilschienen mit 23 mm unterem Kanal.
Passgenauer Hammerkopf: 22,8 mm breit.
Einfache Montage durch Drehmechanismus (90°).
Aus hochwertigem Edelstahl A2-70 – rostfrei & langlebig.
Technische Daten:
Produktdetails | |
|---|---|
Artikel | Hammerkopfschraube M10 x 25 mm |
Typ | 28/15 (für 23 mm Nut) |
Kopfform | Hammerkopf (rechteckig) |
Kopfmaß (L × B × H) | 22,8 × 10,1 × 5 mm |
Gewindegröße | M10 |
Gewindelänge | 25 mm (Vollgewinde) |
Material | Edelstahl A2-70 |
Gesamtlänge | 30 mm (inkl. Kopf) |

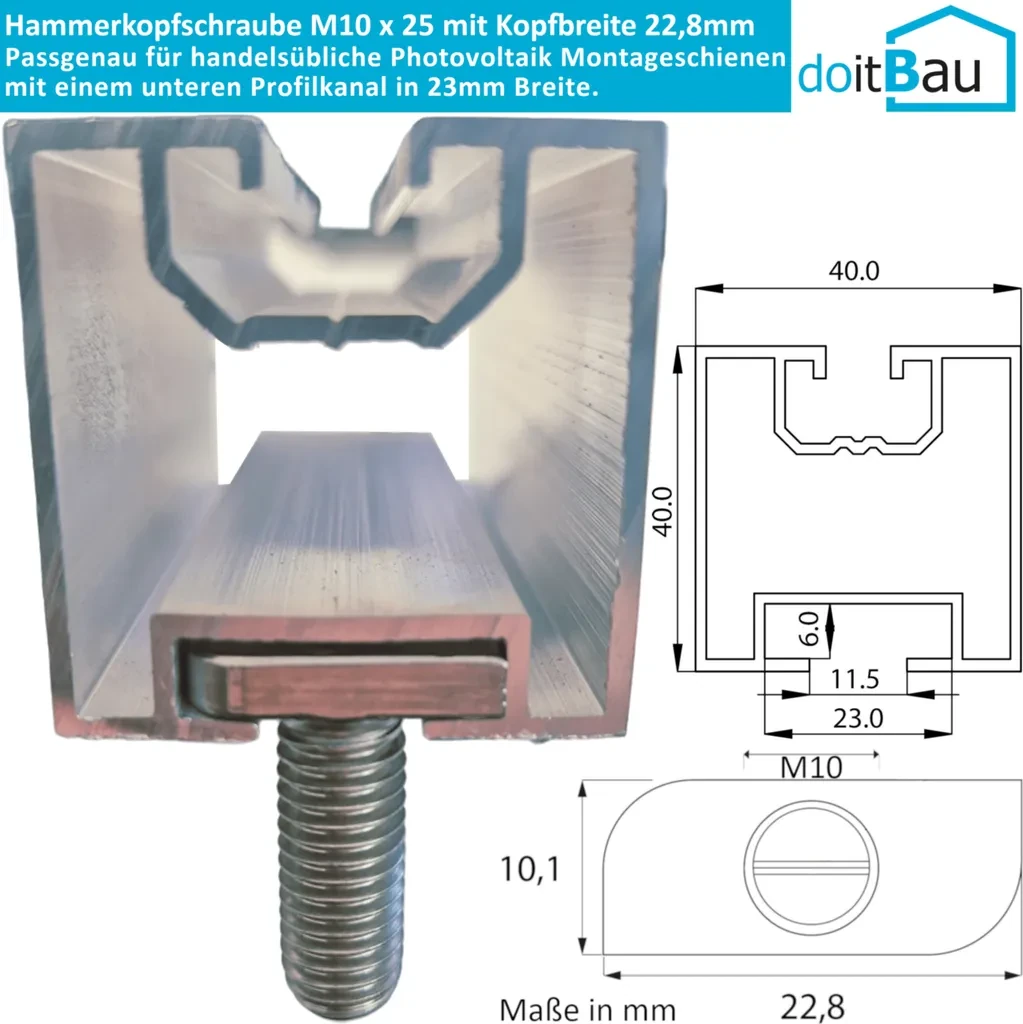

Kompatible Schienentypen | Profilnut unten: 23 mm Breite |
Lieferumfang | 1× Hammerkopfschraube (ohne Mutter) |
Anwendung & Montage:
Die Hammerkopfschraube wird in die untere Nut der PV-Montageschiene eingelegt, um 90° gegen den Uhrzeigersinn gedreht und anschließend mit einer Bundmutter M10 verschraubt. Sie dient zur Fixierung von:
Montageschienen auf Dachhaken oder Adapterplatten
Verbindungsplatten zur Schienenverlängerung
anderen tragenden Komponenten der Unterkonstruktion
Hinweis: Bitte beachte die Unterscheidung der Schienenkanäle: Für 23 mm Breite verwende diesen Typ (28/15, Kopfbreite 22,8 mm). Für 17,5 mm breite Profile wird ein anderer Schraubentyp benötigt.
Installation nur durch fachkundige Personen empfohlen, insbesondere bei Dacharbeiten!
